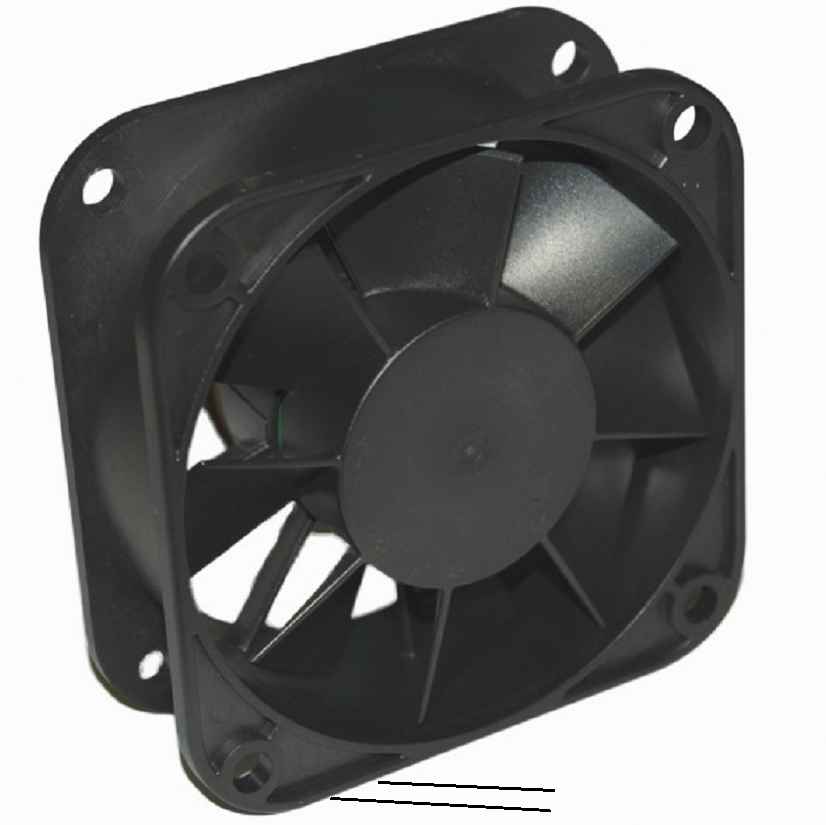

Вентиляторы 1,0ЭВ-1,4-4-3270У4
Вентиляторы 1,0ЭВ-1,4-4-3270У4 однофазные и трехфазные 3х220в, осевые, единого исполнения, низкого давления, изготовлены из прочного пластика по одноступенчатой схеме: рабочее колесо и корпус с направляющими поток неподвижными лопастями.
Вентилятор однофазный, с асинхронным конденсаторным пуском.
Подключение: в однофазную сеть, между выводами C1 и C2 включить конденсатор 1 мкФ: на C2 и C3 подать 220 V.
Режим работы: продолжительный (S1).
Высокой надежности.
Изготавливается в исполнении: У4 для умеренного климата.
Номинальная производительность:
Полное давление при номинальной производительности: 40 Па (4 кг/см2)

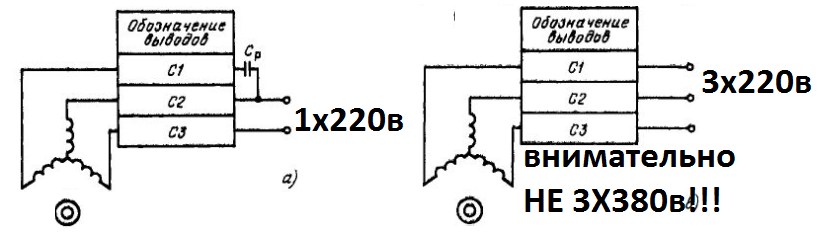

Схема подключения: трехпроводная: С1,С2,С3 “звезда”
Напряжение питания: с конденсатором 1 мкф, 1х220 В, без конденсатора: 3х220 в.
Частота сети: 50 гц.
Номинальная мощность: 15 вт.
Частота вращения: 2600 об/мин.
Номинальная производительность: 140 м3/ч
Потребляемый ток: 0.07 А при 1х220в.
Средний уровень шума: 60 дБл.
Габаритные размеры: 110х110х40 мм.
Вес: 420 гр.
Условия эксплуатации вентиляторов 1,0ЭВ-1,4-4-3270У4:
Вибрационные нагрузки: диапазон частот, Гц 10-80, ускорение, 2-50 м/с.
Ударные нагрузки, 2-150 м/с.
Температура окружающей среды, -40 - +70°С.
Гарантийная наработка не менее: 10000 ч.
Основные технические данные вентиляторов 1,0ЭВ-1,4-4-3270У4 и габаритные и установочные размеры на рисунке:
Вентилятор снят с производства и заменен аналого на более современной базе с двухпроводным питанием: Вентилятор 1,0 ЭВ-1,4-4-220ВН У4:
